Khi nói đến việc xử lý sóng hài, các doanh nghiệp và kỹ sư không chỉ tìm kiếm một bộ lọc đơn lẻ mà cần một giải pháp hoàn chỉnh, có thể tích hợp dễ dàng, hoạt động ổn định và bảo vệ toàn bộ hệ thống. Tủ Lọc Sóng Hài Chủ Động (AHF) ra đời để đáp ứng chính xác nhu cầu đó. Đây không chỉ là một thiết bị, mà là một hệ thống được thiết kế tỉ mỉ, tích hợp tất cả các thành phần cần thiết trong một tủ điện duy nhất.

Bài viết này sẽ đi sâu vào cấu trúc và nguyên lý vận hành chi tiết của Tủ Lọc Sóng Hài AHF, giúp bạn hiểu rõ hơn về cách thức mà giải pháp này mang lại hiệu quả vượt trội cho hệ thống điện.

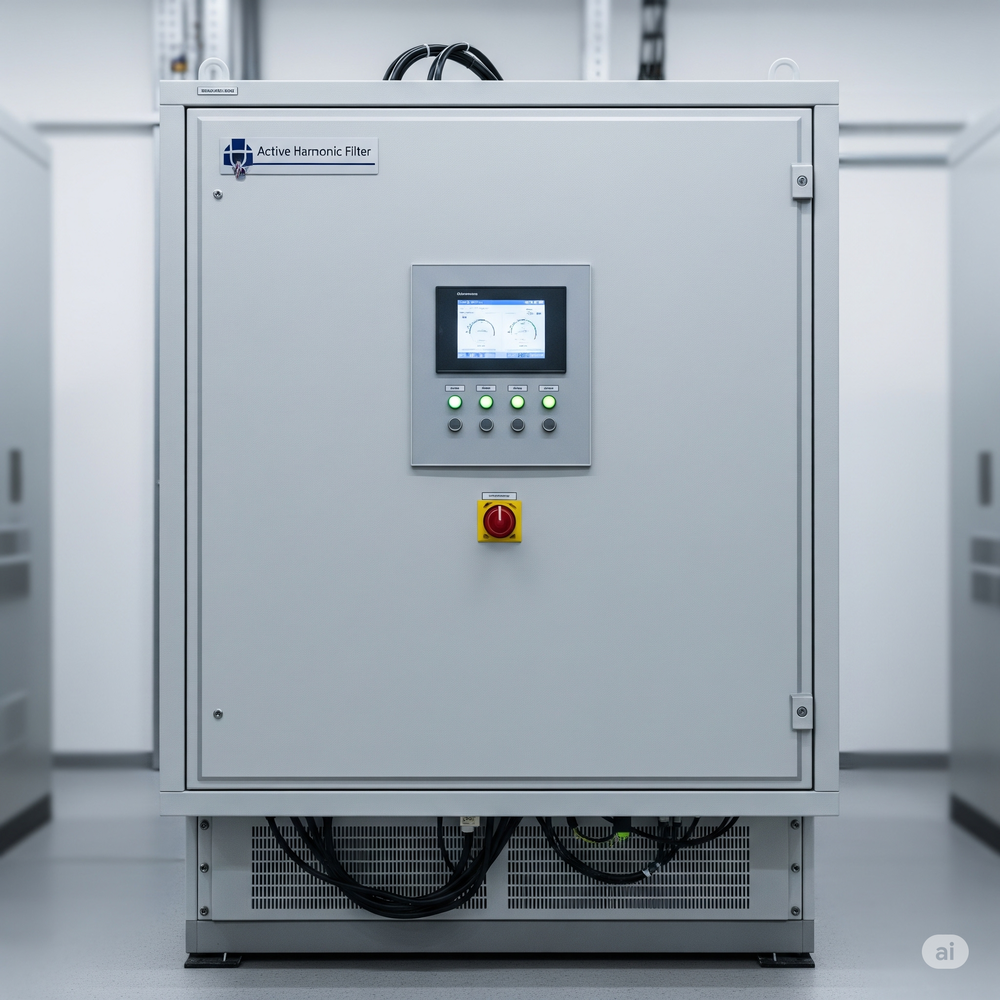

Cấu Tạo Của Một Tủ Lọc Sóng Hài AHF

Một tủ lọc sóng hài AHF hoàn chỉnh thường bao gồm các thành phần cốt lõi sau, được sắp xếp và kết nối một cách khoa học để tối ưu hóa hiệu suất:

1. Bộ Điều Khiển Trung Tâm (DSP Controller): Đây là "bộ não" của hệ thống. Bộ điều khiển sử dụng một bộ xử lý tín hiệu số (DSP) tốc độ cao để liên tục lấy mẫu và phân tích dòng điện trên lưới, xác định chính xác các thành phần sóng hài cần loại bỏ trong thời gian thực.
2. Các Module Công Suất (Power Modules): Đây là "cơ bắp" của tủ AHF. Mỗi module chứa một bộ nghịch lưu IGBT (Insulated-Gate Bipolar Transistor) hiệu suất cao, có nhiệm vụ tạo ra dòng điện bù sóng hài theo lệnh từ bộ điều khiển. Thiết kế dạng module cho phép tủ AHF có thể mở rộng công suất dễ dàng bằng cách thêm các module khi cần.
3. Bộ Cảm Biến Dòng (CT - Current Transformer): Các biến dòng CT được lắp đặt trên lưới điện để đo lường dòng điện tải một cách chính xác. Dữ liệu từ CT được truyền về bộ điều khiển trung tâm để phân tích.
4. Hệ Thống Làm Mát: Do hoạt động liên tục ở công suất cao, các module công suất sẽ sinh nhiệt. Hệ thống làm mát (thường là quạt hoặc hệ thống tản nhiệt) được tích hợp để duy trì nhiệt độ ổn định, đảm bảo tuổi thọ và hiệu suất của thiết bị.
5. Các Thiết Bị Bảo Vệ: Tủ AHF được trang bị các thiết bị bảo vệ tích hợp như cầu dao, cầu chì, bộ chống sét lan truyền (SPD) để bảo vệ bản thân thiết bị và toàn bộ hệ thống điện khỏi các sự cố như ngắn mạch, quá tải hoặc quá áp.
6. Giao Diện Người Dùng (HMI - Human Machine Interface): Một màn hình cảm ứng hoặc bảng điều khiển giúp người dùng theo dõi các thông số hoạt động, cài đặt tham số và xem lịch sử dữ liệu một cách trực quan.

Nguyên Lý Vận Hành: Từ Phát Hiện Đến Triệt Tiêu

Quá trình lọc sóng hài của tủ AHF diễn ra tự động và tức thì theo ba bước chính:

Bước 1: Phát hiện và Phân tích:

• Các biến dòng CT đo lường dòng điện từ tải và truyền tín hiệu về bộ điều khiển DSP.
• DSP phân tích tín hiệu này, tách riêng các thành phần sóng hài ra khỏi sóng cơ bản 50/60Hz.

Bước 2: Tạo Dòng Điện Bù:

• Dựa trên kết quả phân tích, bộ điều khiển tính toán và ra lệnh cho các module công suất tạo ra một dòng điện bù có biên độ bằng và pha ngược lại hoàn toàn so với dòng điện hài do tải tạo ra.

Bước 3: Bù Trừ và Triệt Tiêu:

• Dòng điện bù này được "bơm" ngược trở lại lưới điện tại điểm kết nối.
• Khi hai dòng điện (dòng hài do tải và dòng bù từ AHF) gặp nhau, chúng sẽ triệt tiêu lẫn nhau, kết quả là tổng dòng điện trên lưới chỉ còn lại thành phần sóng cơ bản, sạch và gần với dạng sin lý tưởng. Quá trình này diễn ra liên tục, đảm bảo chất lượng điện năng luôn được duy trì ở mức tối ưu.

Lợi Ích Thiết Kế Toàn Diện Của Tủ Lọc AHF

Thiết kế dạng tủ không chỉ mang lại hiệu quả kỹ thuật mà còn có nhiều ưu điểm thực tiễn:

• Lắp Đặt Dễ Dàng: Mọi thành phần đều được lắp đặt và kết nối sẵn trong tủ, giúp việc triển khai tại hiện trường nhanh chóng và đơn giản hơn rất nhiều so với việc lắp ráp từng module rời rạc.

• Bảo Vệ Tích Hợp: Tủ AHF được trang bị hệ thống bảo vệ đầy đủ, giảm thiểu rủi ro hư hỏng cho cả thiết bị và hệ thống điện của bạn.

• Tiết Kiệm Không Gian: Thiết kế nhỏ gọn, dạng tủ giúp tiết kiệm diện tích lắp đặt, đặc biệt quan trọng trong các nhà máy hoặc tòa nhà có không gian hạn chế.

• Dễ Dàng Mở Rộng: Thiết kế dạng module cho phép mở rộng công suất trong tương lai chỉ bằng cách thêm các module vào trong tủ sẵn có.

• Quản Lý Thuận Tiện: Giao diện HMI tập trung giúp việc giám sát và điều chỉnh hệ thống trở nên thuận tiện và trực quan.
